Matelas à dépression avec sac de transport et pompe.

Le Matelas Coquille à Dépression de TSL Rescue est conçu avec précision pour répondre à des normes de qualité et de performance, ce matelas minimaliste de 2 m sur 80 cm est spécialement adapté aux situations d’urgence en montagne et en mer. Grâce à sa coquille à dépression, il garantit une immobilisation optimale pendant les opérations de secours, même en position verticale. Compact et léger, le matelas se range facilement dans un sac de transport de 47 cm * 25 cm et 55 cm de hauteur, avec un poids total de 6 kg, y compris la pompe à dépression. Fabriqué avec des matériaux durables de qualité, il offre une solution technique et fiable pour répondre aux exigences des situations délicates.

Référence Désignation Poids
PFMA 001 Matelas à dépression avec sac de transport et pompe. 6kg

Matelas à dépression.

Le Matelas à Dépression de TSL Rescue est conçu avec précision pour répondre à des normes de qualité et de performance, ce matelas minimaliste de 2 m sur 80 cm est spécialement adapté aux situations d’urgence en montagne et en mer. Grâce à sa coquille à dépression, il garantit une immobilisation optimale pendant les opérations de secours, même en position verticale.

Référence Désignation Poids
SFMA 001 Matelas à dépression. 4kg

Sac de transport pour matelas à dépression.

Le sac à dos de transport du Matelas à Dépression de TSL Rescue est soigneusement conçu pour allier praticité et efficacité. Compact, mesurant 47 cm * 25 cm et 55 cm de hauteur, il offre un rangement optimal pour le matelas de 2 m sur 80 cm et la pompe à dépression, ce sac facilite le transport, assurant une mobilité sans encombre lors des interventions d’urgence en montagne et en mer.

Référence Désignation Poids
MPMA 001 Sac de transport pour matelas a coquille à dépression. 0.800kg

Pompe à dépression

La pompe à dépression est un outil pratique pour évacuer l’air rapidement du matelas a dépression. Son design inclut un pied en acier, ce qui la rend également utile pour une utilisation dans la neige, offrant stabilité et efficacité.

Référence Désignation Poids
MPMA 002 Pompe à dépression 1.100kg

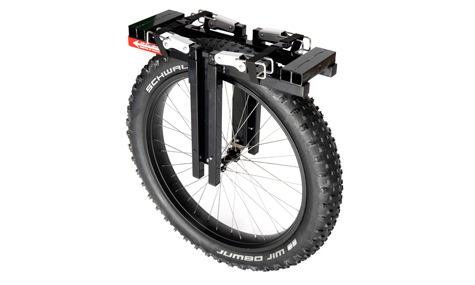

Mono-roue pneu basse pression.

La mono-roue doit être utilisée avec le système de portage PFFG031. Elle se fixe sur les barres de portage et permet de soulager les efforts des porteurs. La mono-roue est composée d’un châssis tubulaire en aluminium, sur lequel quatre équerres de fixation coulissent. Pour l’attache de la mono-roue sur le brancard, ces équerres sont munies de crochets de fixation.

La roue utilisée est de grand diamètre, pour faciliter le transport même sur chemin très accidenté. Cette roue est équipée d’un pneu basse pression, pour augmenter le confort du blessé.

Après que les équerres de fixations soient installées sur le châssis , la roue se met en place sous le brancard avec le blessé conditionné dans celui-ci.

Référence Désignation Poids
PFFG-028 Mono-roue pneu basse pression 3kg

La YAKwheel-P1

YAKwheel-P1, né de notre collaboration avec Yak Rescue. Cette roue motorisée est spécialement conçue pour s’adapter parfaitement à notre brancard Franco Garda, offrant ainsi une solution d’évacuation révolutionnaire.

Avec sa capacité de poids maximale de 130 kg et son design robuste, la YAKwheel-P1 TSL garantit une évacuation sécurisée et efficace dans toutes les conditions. Facile à installer et intuitive à utiliser, elle simplifie vos opérations de sauvetage tout en assurant le confort et la sécurité des personnes transportées.

Pour en savoir plus, rendez vous sur le site www.yakrescue.com.

TSL-User Manual – FR v2

Barres de portage compact L105 avec poignées confort

L’ensemble compact comprend 4 barres en aluminium très résistant, 4 poignées confort dont la position est réversible selon la pente ou la tailles des porteurs.

Livré avec housse de transport.

Référence Désignation Poids Longueur pliées Charge maximale
PFFG045 Barres de portage compact L105 6.3kg 105cm 150kg

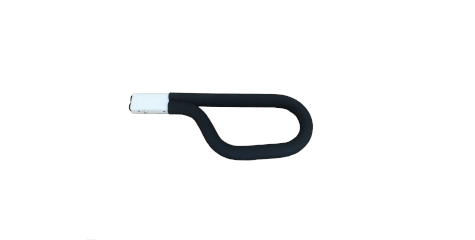

Poignée de portage

Poignée amovible et réversible pour barre de portage compact L105. Possibilité d’adaptation sur les barres de portage standard. Contactez le service client TSL RESCUE pour plus de précisions.

Vendue à l’unité.

Référence Désignation Poids
PFFG044 Poignée de portage 380g

Elingue garda standard

  • 4 brins en corde 10.5 mm reliés (2×2) à un maillon delta.
  • 4 mousquetons en aluminium à verrouillage automatique
  • Dimensions des brins sans mousquetons :
    avant : 70 cm / arrière : 60 cm

Les élingues Franco Garda ( standard, mixte, terre et oblique) on une durée de vie de 5 ans, dès la première date d’utilisation, les élingues ne peuvent plus être utilisé après cette période.

Référence Désignation Poids Résistance
PFFG011 Elingue Garda Standard 800 g 2200 kg

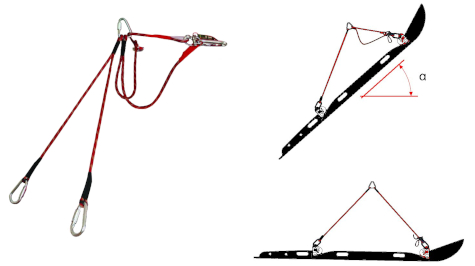

Elingue Garda oblique

  • 4 brins en corde 10.5 mm reliés (2×2) à un maillon delta.
  • 4 mousquetons en aluminium à verrouillage automatique.
  • Un 5ème brin permet le treuillage du brancard en position oblique. Un mousqueton de drisse permet le passage facile de la position oblique à la position à plat.
  • Dimensions des brins sans mousquetons :
    77 cm

Les élingues Franco Garda ( standard, mixte, terre et oblique) on une durée de vie de 5 ans, dès la première date d’utilisation, les élingues ne peuvent plus être utilisé après cette période.

Référence Désignation Poids Résistance
PFFG012 Elingue Garda oblique 880 g 2200 kg

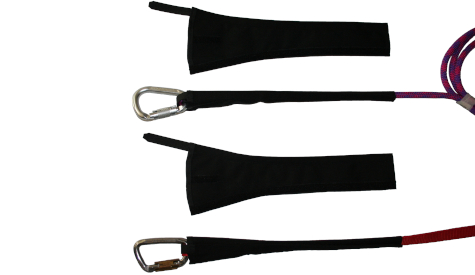

jeu de protège élingues

  • Pièces en tissu résistant pour recouvrir et préserver les élingues lors d’utilisation en milieux agressifs.
  • Fixation par velcro.
Référence Désignation Poids Résistance
PFFG025 Jeu de protège élingues (4 pièces) 880 g 2200 kg

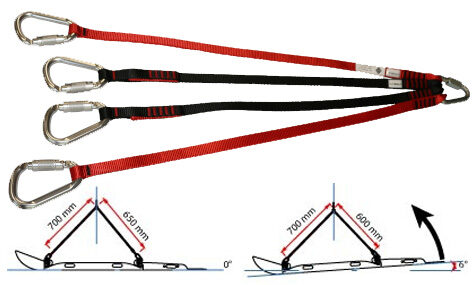

Pantoire mixte ( terre et mer)

Quatre brins en sangle 19mm (4 X 1) reliés à un maillon delta permettent un meilleur équilibre entre le brancard et le secouriste lors d’un treuillage en tandem sur une interface.

Le  positionnement des mousquetons sur les brins arrières est ajustable (60 ou 65 cm) pour corriger l’assiette du brancard selon le poids et la répartition du chargement.

Quatre mousquetons en inox à verrouillage automatique.

La dimension des brins sans mousquetons est de avant: 70cm / arrière: 60 et 65 cm.

Les élingues Franco Garda ( standard, mixte, terre et oblique) on une durée de vie de 5 ans, dès la première date d’utilisation, les élingues ne peuvent plus être utilisé après cette période.

Référence Désignation Poids Résistance
PFFG041 Pantoire mixte 1140g 2850kg

Pantoire terre ( hors milieu salin)

Quatre brins en sangle 19mm (4 X 1) reliés à un maillon delta permettent un meilleur équilibre entre le brancard et le secouriste lors d’un treuillage en tandem sur une interface.

Le  positionnement des mousquetons sur les brins arrières est ajustable (60 ou 65 cm) pour corriger l’assiette du brancard selon le poids et la répartition du chargement.

Quatre mousquetons en aluminium à verrouillage automatique.

La dimension des brins sans mousquetons est de avant: 70cm / arrière: 60 et 65 cm.

Les élingues Franco Garda ( standard, mixte, terre et oblique) on une durée de vie de 5 ans, dès la première date d’utilisation, les élingues ne peuvent plus être utilisé après cette période.

Référence Désignation Poids Résistance
PFFG042 Pantoire terre 740g 2850kg

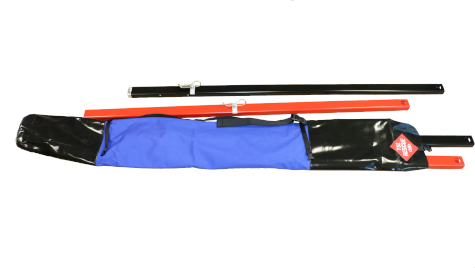

Barres de portage standard L150

Ensemble standard de portage comprenant 4 barres en aluminium très résistant, livré avec une housse de transport.

Référence Désignation Poids Longueur pliées Charge maximale
PFFG031 Barres de portage standard L150 6.3kg 150cm 150kg

Barres de portage compact L105 avec poignées confort

L’ensemble compact comprend 4 barres en aluminium très résistant, 4 poignées confort dont la position est réversible selon la pente ou la tailles des porteurs.

Livré avec housse de transport.

Référence Désignation Poids Longueur pliées Charge maximale
PFFG045 Barres de portage compact L105 6,3kg 105cm 150kg

Poignée pour barre de portage

Poignée amovible et réversible pour barre de portage compact L105. Possibilité d’adaptation sur les barres de portage standard. Contactez le service client TSL RESCUE pour plus de précisions.

Vendue à l’unité.

Référence Désignation Poids
PFFG044 Poignée de portage 380g

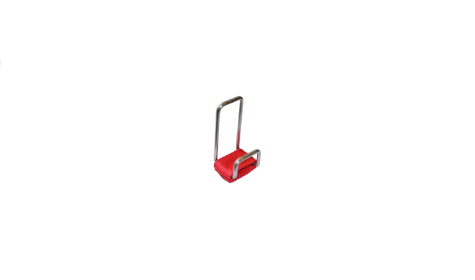

Crochet de portage

Crochet pour harnais de portage conçu pour le portage avec poignées et harnais de portage.

Référence Désignation Poids
PFFG047 Crochet de portage 54g

Harnais de portage

Harnais spécialement conçu pour un portage plus facile du brancard à deux personnes avec les barres de portage standard L150. Permet aussi le portage du brancard plié et de la roue.

Référence Désignation Poids
PFFG017 Harnais de portage 800g

Flotteur canyoning

Modèle léger et compact qui permet le maintien du brancard à la surface de l’eau et maintient le haut du corps hors de l’eau.

Le flotteur est composé de mousse haute densité recouverte de tissu PVC.

Référence Désignation Poids Volume Valeur de flottabilité
PFFG019 Flotteur canyoning 380g 9,8dm3 92N

Flotteur Mer

Flotteur haute performance fixé à l’intérieur de la housse. Il assure le retournement et le redressement du brancard en moins de 5 secondes.

Utilisable en mer par mauvais temps.

Le flotteur est composé de mousse haute densité recouverte de tissu mesh.

Référence Désignation Poids Volume Valeur de flottabilité
PFFG046 Flotteur mer 1100g 19,2dm3 173N

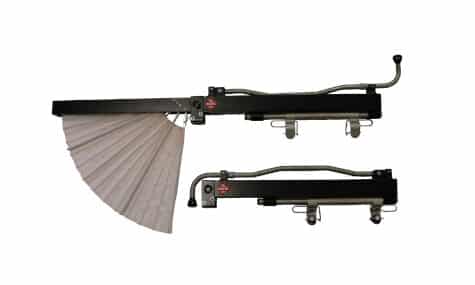

Dérive anti-rotation

La dérive anti-rotation permet de guider le brancard Franco Garda sous un hélicoptère. Elle évite la mise en rotation intempestive du brancard.

La dérive s’utilise facilement comme un gouvernail de bateau. Elle peut être positionnée rapidement à droite ou à gauche du brancard suivant le positionnement du treuil.

La dérive anti-rotation est escamotable pour l’entrée du brancard dans l’hélicoptère.

La dérive anti-rotation doit être retourné tout les 10 ans pour un contrôle complet.

Référence Désignation Poids
PFFG013 Dérive anti-rotation 3,2kg

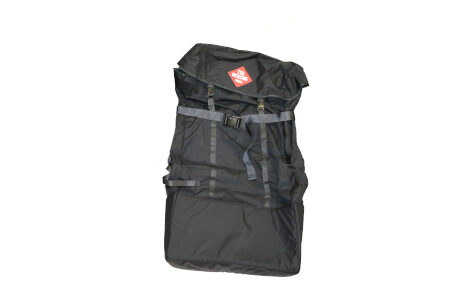

Sac à dos de portage brancard

Sac pour le stockage et le transport du brancard Franco Garda plié.

Dos matelassé et larges bretelles rembourrées et réglables.

Référence Désignation Poids
PFFG039 Sac à dos de portage brancard 1.6kg

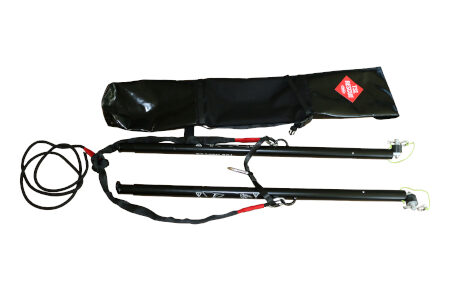

Guidage à skis

Ensemble de guidage livré avec housse de transport, deux bras télescopiques munis d’un freinage à corde et de rotules souples pour faciliter le guidage.

2 rails (lugeons) en aluminium pouvant être ajoutés sur l’arrière du brancard pour améliorer le maintien dans les dévers.

Référence Désignation Poids Longueur plié Longueur déplié
PFFG016 Guidage à skis avec lugeons 4,6kg 105cm 173cm
PFFG030 Guidage à skis sans lugeons 4,6kg 105cm 173cm

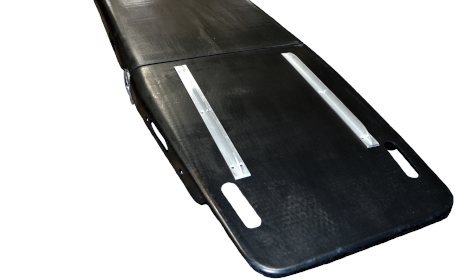

Lugeons de guidage à ski

Deux lugeons de guidage se fixant sur la partie arrière.

Livrés avec les vis de fixation.

Référence Désignation
PFFG015 Jeu de 2 lugeons de guidage à ski

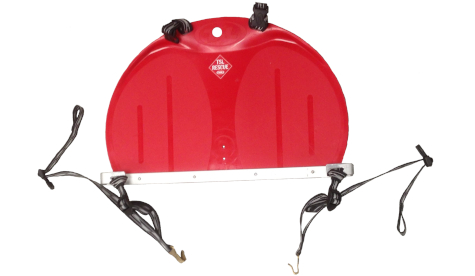

Spatule arriére Franco Garda

Spatule se fixant à l’arrière, permettant au brancard de glisser en sens inverse ( tête vers le haut).

Référence Désignation Dimensions Poids
PFSP001 Spatule arrière Franco Garda 44X29cm 430g

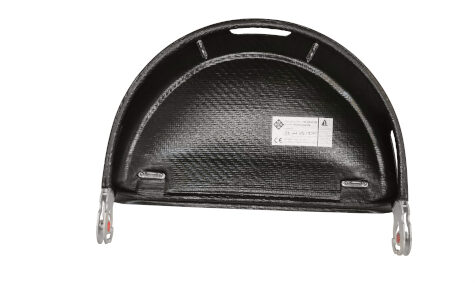

Coque avant

Coque avant composée de twintex sur un châssis inox 316L: 54cm * 40cm.

Référence Désignation Poids
PFFG007 Coque avant seule 2,5kg

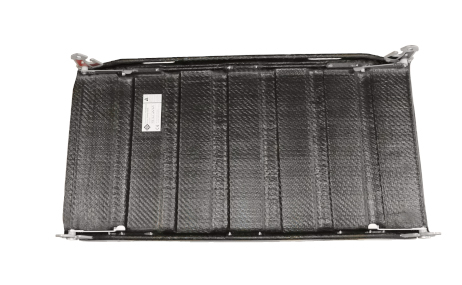

Coque centrale

Coque centrale composée de twintex sur un châssis inox 316L: 54cm * 105cm.

Référence Désignation Poids
PFFG008 Coq centrale seule 6,1kg

Coque arrière 760mm

Coque arrière composée de twintex sur un châssis inox 316L: 54cm * 76mm.

Référence Désignation Poids
PFFG010 Coque arrière seule 760mm 2kg

Coque arrière 610mm

Coque arrière composée de twintex sur un châssis inox 316L: 54cm * 61cm.

Référence Désignation Poids
PFFG009 Coque arrière seule 610mm 1,8kg

Housse de médicalisation

La housse de médicalisation comporte un dispositif complet d’immobilisation du blessé, des volets matelassés de maintien thoracique, des matelas de confort à cellules fermées, des poches d’accès rapide aux membres supérieurs et inférieurs du blessé, un emplacement dédié à une bouteille d’oxygène avec accès direct, maintien de tête réglable ( PFFG020), des bretelles renforcées, immobilisation des pieds, 4 sangles extérieures (PFFG021) et permet l’utilisation d’un matelas à dépression ainsi qu’un plan dur..

Référence Désignation Poids Dimensions Matière
PFFG005 Housse de médicalisation Franco Garda 3kg 210 X 58cm PA 235 et PE1000 DTEX

Têtière Franco Garda

Têtière de rechange lavable avec fixation fermeture éclair et velcro.

Référence Désignation Poids
PFFG020 Têtière Franco Garda 250g

Sangle extérieure

Sangle avec double boucle aluminium et languette de déblocage. Disponible en noire ou en jaune.

Référence Désignation Longueur
PFFG021 Sangle extérieure noire 187cm
PFFG049 Sangle extérieure jaune 187cm

Manchons de confort

Manchons mousse pour sangles de cuisses (paire).

Référence Désignation Longueur
PFFG022 Manchons de confort 39cm
Groupe de masques 54
